半導体装置向け精密研磨

要求品質に合わせた工法の選び方

半導体装置に使われる精密部品は、表面粗さ(Ra)、清浄度、耐食性、真空性を高いレベルで同時に求められることが多い分野です。「とにかくきれいにしたい」ではなく、部品の機能と使用環境から逆算して品質要件を定義することが、効率的な相談と最適な仕上がりへの第一歩です。

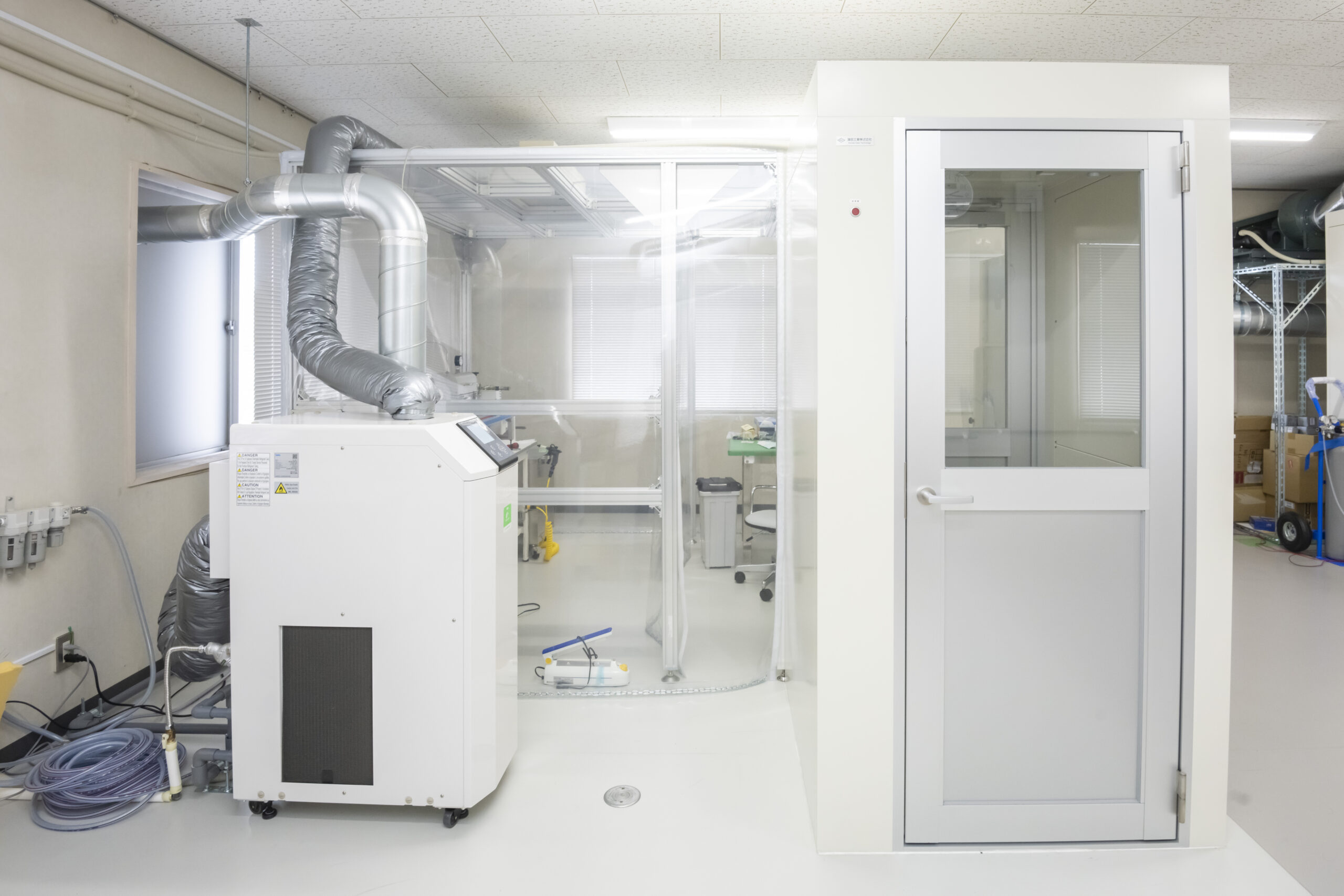

三和産業のクラス10,000クリーンルーム
クラス10,000クリーンルーム

三和産業は、JASM(TSMC)をはじめとする半導体関連企業との取引実績があり、製造装置のチャンバー部品からガスパネル部品、配管、搬送系部品まで、幅広い精密研磨に対応しています。

クラス10,000のクリーンルームを完備し、カラーレーザー顕微鏡(キーエンス製)や蛍光X線分析計による品質検査体制も整えています。ここでは、要求品質の整理方法と工法選定の考え方を解説します。

4つの品質軸:何をどこまで求めるか

半導体装置部品の研磨品質は、4つの軸で整理します。案件ごとに優先順位は異なりますが、どの軸が最も重要かを最初に明確にすることで、工法選定の精度が上がると考えています。

表面粗さ(Ra):微細な凹凸の定量管理

Raは表面の凹凸を数値化した代表的な指標です。半導体装置部品では、Ra 0.4μm以下の鏡面から、Ra 0.1μm以下の超鏡面まで幅広い要求があります。

Raの目標値は、部品の機能(ガスの流れ、パーティクルの発生、シール面の密着性など)に基づいて設定します。「鏡面にしたい」という外観要求と「Ra 0.1以下」という数値要求は別の指標であり、目的に応じた管理方法の選択が重要です。

Raレンジ 半導体装置での用途例 主な工法
Ra 0.4〜0.2μm 一般的なチャンバー内面、配管接続部 バフ研磨+電解研磨
Ra 0.2〜0.1μm 高清浄度部品、ガスパネル部品 電解研磨(高精度条件)
Ra 0.1μm以下 超高真空部品、精密光学部品 電解複合研磨
粗さの詳しい考え方は 表面粗さ(Ra)・仕上げ品質をご覧ください。

清浄度:パーティクル・コンタミネーションの管理

半導体プロセスでは、部品表面からのパーティクル発生や有機物の残留がウエハの歩留まりに直結します。清浄度の管理は、Raとは別の軸で評価する必要があります。

電解研磨は化学反応で表面を溶解するため、加工変質層や研磨材の埋没が生じないのが大きな特長です。バフ研磨は見た目の光沢が出やすい一方で、研磨材の残留リスクがあるため、清浄度が重要な部品では電解研磨が優先されます。

清浄度の評価基準は業界やプロセスによって異なります。水濡れ性試験、パーティクル測定、残留ガス分析など、求められる検査方法を事前に確認しておくと工程設計がスムーズです。

耐食性:プロセスガス・薬液への耐性

CVD装置やエッチング装置では、フッ素系ガスや塩素系ガス、強酸・強アルカリ薬液が部品表面に接触します。耐食性は部品の寿命とメンテナンスサイクルに直結するため、使用環境に応じた表面処理が必要です。

電解研磨は表面のクロム比率を高め、不動態被膜の質を向上させることで耐食性を改善します。さらに強い耐食性が求められる場合は、不動態化処理の追加や、材質をSUS316Lに変更する(あるいはSUS316Lに切り替えたうえで電解研磨する)ことを検討します。

真空性:アウトガス・リークレートの管理

高真空・超高真空環境で使われる部品では、表面からのアウトガス(水分、有機物、水素など)が到達真空度に影響します。表面の平滑化(Ra低減)と清浄化(残留物除去)により、実効表面積の低減とアウトガス源の除去が見込めます。

真空チャンバー本体の研磨については真空チャンバーの研磨で詳しく解説しています。

工法選定 — 品質軸と工法の対応関係

工法 Ra低減 清浄性 耐食性 真空性
電解研磨
電解複合研磨 ◎(超鏡面)
バフ研磨 △(残留リスク)
不動態化処理 —(変化なし)

基本方針は電解研磨

多くの半導体装置部品では、電解研磨が第一選択肢です。Ra・清浄性・耐食性・真空性のすべての軸でバランスよく品質を向上させられるため、汎用性が高い工法です。

超鏡面が必要な場合

Ra 0.1μm以下を目標とする場合や、特に厳しいアウトガス要件がある場合は、電解複合研磨を検討します。電解作用と砥粒の機械的作用の組み合わせにより、通常の電解研磨では到達しにくい低Ra値に達することができます。

耐食性の追加強化

電解研磨後にさらに耐食性を高めたい場合や、研磨せずに耐食性のみを向上させたい場合は、不動態化処理を追加(または単独で適用)します。

前処理としてのバフ研磨

電解研磨の前処理として、下地の粗さを整えるためにバフ研磨を使うケースがあります。特に鋳造面や機械加工痕が残った状態では、電解研磨の効果を最大化するために前処理が有効です。

検査・品質管理の考え方

半導体装置部品では、研磨後の品質を客観的に評価・記録することが求められるケースが多くあります。

測定項目と方法

  • 表面粗さ(Ra):触針式粗さ計、非接触式プロファイラ。測定箇所と方向(研磨目に対して平行か垂直か)の指定が必要
  • 外観検査:目視検査、拡大検査、写真記録。基準見本との比較が有効
  • 清浄度:水濡れ性試験、パーティクル測定、残留ガス分析など。業界・プロセスごとに基準が異なる

検査成績書

検査成績書の発行に対応しています。測定項目、測定箇所、合否基準は事前のすり合わせで決定します。ロット管理やトレーサビリティの要件がある場合は、事前にお伝えください。

品質基準の決め方

品質基準がまだ定まっていない場合でも、部品の用途と使用環境をお伝えいただければ、業界の一般的な目安を踏まえた提案が可能です。「まず相談してから基準を詰めたい」というケースも多くあります。

半導体部品研磨で注意すべき点

形状による仕上がりの差

エッジ部、深穴、微細構造、薄肉部などは、均一な仕上がりが得にくい箇所です。

電解研磨ではエッジに電流が集中して過研磨が生じやすく、形状によっては仕上げ範囲の限定や、局所的な品質差の許容が必要です。

前処理の重要性

鋳造面、機械加工痕、溶接焼け、酸化スケールが残った状態で電解研磨を行うと、仕上がりが不均一になります。

前処理(脱脂、酸洗い、下地研磨)を適切に組み合わせることが、最終品質を左右します。

ロット間のばらつき管理

量産部品では、ロット間の仕上がり均一性が重要です。

処理条件の標準化と、抜き取り検査による品質確認で管理します。

初回ロットで品質基準を確認し、合意した上で量産に進める方法を推奨します。

よくある質問

半導体装置のどのような部品に
対応していますか?
真空チャンバー、マニホールド、ガスパネル部品、配管・継手、ウエハ搬送部品、シャワーヘッド、バルブボディなど、幅広い部品に対応しています。
対応可否は材質・形状・仕上げ目標の組み合わせで判断しますので、まずはお問い合わせください。
Ra 0.05μm以下の超鏡面は
可能ですか?
電解複合研磨で到達できる可能性があります。
ただし、材質や前処理の状態により到達値が変わるため、試作での確認を推奨します。
少量(1〜数個)からでも
依頼できますか?
対応可能です。
試作・少量品から量産まで、数量に応じた対応をしています。
他社で研磨した部品の再研磨は
可能ですか?
現状の表面状態を確認したうえで対応可否を判断します。
前処理が追加で必要になる場合があるため、写真や経緯の情報があるとスムーズです。

お見積・ご相談に必要な情報

  • 部品名と用途
    (装置名やプロセスの概要が分かると理想)
  • 材質(SUS304、SUS316L、Tiなど) → ステンレス(SUS304/316L)/チタン
  • 寸法・形状(図面 or 写真。内面、エッジ、微細構造の有無) → サイズ・重量・形状制約
  • 仕上げ範囲(全面 / 内面のみ / 特定箇所)
  • 目標品質
    (Ra値、清浄度基準、耐食性要件、真空性要件)
  • 検査要件(検査成績書の要否、測定項目・箇所、ロット管理の要否)
  • 数量と希望納期
