配管・パイプの内面電解研磨は対応可能です。ただし、口径・長さ・曲がり・継手の有無によって対応条件や仕上がりが変わるため、形状情報の早期共有が対応判断のカギになります。
配管の内面研磨は、外からは見えない内面の品質を確保する処理です。食品・医薬品のサニタリー配管、化学プラントの薬液配管、半導体装置のガス配管など、内面の清浄性・耐食性・洗浄性が求められる場面で幅広く採用されています。
配管の内面は、バフ研磨などの機械的な研磨では物理的にアクセスが難しい箇所です。電解研磨は電解液中の化学反応で表面を溶解・平滑化するため、内面全体に均一に作用できるのが強みです。
内面の微小な凹凸に汚れや菌が入り込むと、通常の洗浄（CIPなど）では除去しきれないことがあります。電解研磨で表面を平滑化することで、洗浄効率が向上し、汚染リスクが低減します。
食品製造ラインやバイオ医薬品設備のサニタリー配管では、洗浄性の確保が衛生管理の基本要件です。電解研磨は機械研磨と異なり加工変質層が生じないため、より清浄な表面が得られます。
半導体のガス配管や超純水配管では、パーティクルや有機物の残留がプロセス品質に影響します。
電解研磨は研磨材を使用しないため、研磨材の埋没や残留がなく、清浄度の高い内面が得られます。
酸・アルカリ・塩素を含む薬液が流れる配管では、内面の耐食性が配管の寿命を左右します。
電解研磨はクロム比率の高い不動態被膜を形成し、耐食性を向上させますので、SUS316Lの配管に電解研磨を施すことで、さらに高い耐食性が期待できます。
配管の溶接部（突合せ溶接、ソケット溶接）は、溶接焼けやビードの凸凹が残りやすい箇所です。これらが内面に残ると、汚れの蓄積点や腐食の起点になります。
電解研磨は溶接部の表面を化学的にならし、周囲の母材との段差を低減します。ただし、溶接焼けの程度が激しい場合は、電解研磨の前に酸洗いや下地研磨が必要です。
配管の内面研磨では、形状条件が対応可否と仕上がり品質に直結します。以下の5つのポイントを事前に確認いただくことで、判断が早くなります。

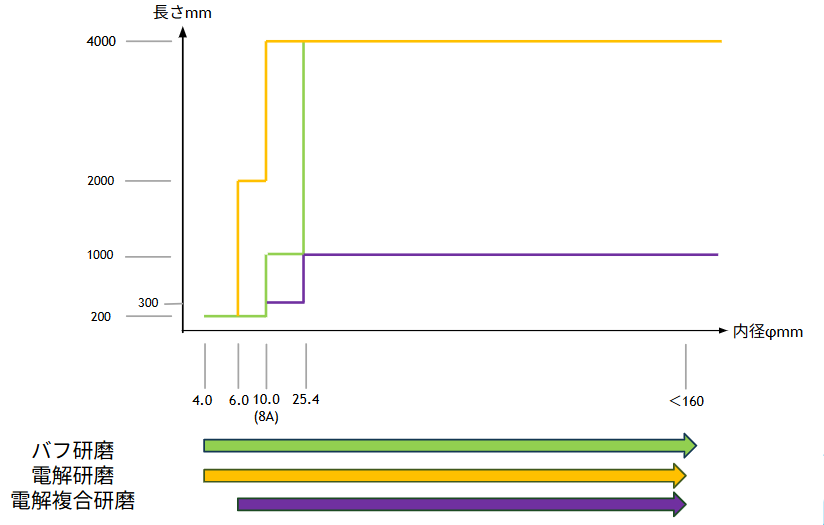

口径が大きいほど電極の挿入や液の循環が容易になり、均一な仕上がりが得やすくなります。三和産業ではパイプ内面の電解研磨に8A（1/4インチ）〜150A（6インチ）まで対応しています。
小口径になるほど対応の難易度が上がりますが、この範囲内であれば実績があります。範囲外の口径でも対応可能な場合がありますので、まずは寸法をお知らせください。
Φ6A（1/2インチ）～Φ1配管内面研磨を開始(2026年～)

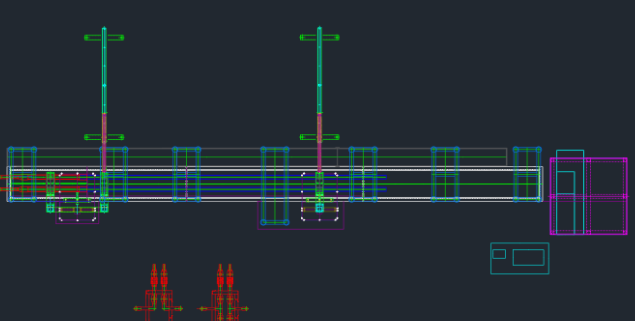

長尺配管では、電解液の流れと電流分布を均一に保つことが技術的な課題になります。三和産業の設備では最大6mまでのパイプ内面研磨に対応しています。
長さが増すほど内面の中央部と端部で仕上がり差が出やすくなるため、管理方法を含めた工程設計が重要です。6mを超える場合は分割処理の可否を含めてご相談ください。
直管だけではなく、曲がり配管への電解研磨も可能です。曲がり配管は不可能と錯覚されがちですが、他社では不可能と断られた曲がり配管も可能です。
当社独自の施工方法で実績多数ありますので、ご相談ください。
エルボやベンド部分は、電流分布や液の流れが不均一になりやすく、直管部分とは異なる仕上がりになる可能性があります。曲がりの数と角度（90°エルボ、45°ベンドなど）の情報があると、対応可否の判断精度が上がります。
溶接継手（突合せ、ソケット）、フランジ接続部、ティー（三方管）などの形状は、内面の処理範囲と前処理の要否に影響します。特に溶接部の状態（ビード高さ、焼け、酸化被膜）で追加工程が必要になるケースがあります。
SUS304/316Lが主流ですが、材質によって電解研磨の条件と仕上がりが変わります。材質が判明していると工法選定がスムーズです。
| 形状条件 | 対応しやすさ | 注意が必要 |
|---|---|---|
| 口径 | 中〜大口径の直管 | 小口径（電極挿入の制約） |
| 長さ | 短尺〜中尺 | 長尺（仕上がり均一性の管理） |
| 曲がり | 直管、緩やかなベンド | 複数のエルボ、急角度の曲がり |
| 継手 | 突合せ溶接（良好な溶接品質） | 溶接焼け大、ビード高さ大 |
| 仕上げ範囲 | 内面全体 | 内面の一部のみ（マスキング要否） |
食品製造ラインやバイオ医薬品設備のサニタリー配管では、洗浄性と清浄性が重要です。
業界基準（ASME BPEなど）に基づくRa管理が求められることがあり、Ra 0.4〜0.8μm程度が一般的な目安です。より厳しいクリーン度が求められる場合はRa 0.25μm以下を目標にするケースもあります。
電解研磨は加工変質層が生じないため、CIP洗浄の効率向上に寄与します。検査成績書（Ra測定、外観記録）の発行にも対応しています。
酸・アルカリ・塩素系薬液が流れる配管では、耐食性の確保が主目的です。
電解研磨による不動態被膜の強化に加え、不動態化処理を追加するケースもありまして、材質はSUS316Lが推奨されることが多い環境です。
パーティクルとアウトガスの管理が厳しい配管です。電解研磨で清浄な内面を得た後、さらに厳しいRa要求がある場合は電解複合研磨を検討します。
内面のみの処理か、外面も合わせて処理するかで工程が変わります。
内面だけを電解研磨し、外面はバフ研磨で仕上げるという組み合わせもあります。
プラント内に設置済みの配管を現地で研磨したい場合は、出張研磨を検討します。
現地の作業条件（電源、水、排液処理、養生）の事前確認が必要です。
溶接焼けが激しい場合や、スケール・錆が付着している場合は、電解研磨の前に酸洗いや下地研磨（バフ仕上げ）が必要になります。
前処理の要否は写真で判断できるケースが多いため、現状の内面写真（可能であれば）を共有いただくとスムーズです。
サニタリー配管の洗浄性向上、清浄性確保、耐食性強化に。
口径8A〜150A、最長6mまで対応可能です。口径・長さ・形状をお知らせいただければ、対応可否を迅速にご回答します。
